密封疊環

您當前所在的位置：首頁 -> 產品中心 -> 密封疊環

FEY型金屬密封疊環

發表時間：2023-10-16 21:16:00 | 點擊率：128

產品特點

PRODCUT FEATUREA

FEY型金屬密封疊環（英文fey laminar sealing rings），也稱為金屬密封圈，軸承密封圈，最初由德國FEY公司于1946年用于內燃機的活塞密封，以改善壓縮比不足和降低油耗。由于它的特別效果，又發明了雙片密封疊環，專門用于孔、軸的密封，還可作為溝槽的密封組件，作為設備的前置密封。

結構特點：一體成型、耐酸堿性好、耐高溫、防腐抗銹
ASD=外徑加緊密封圈（一組=2個圈）對溝槽支撐圈不能超出極限速度。最大線速度10米/秒
ASKD=外徑加緊密封圈（一組=3個圈）對溝槽支撐不能超出極限速度。
ISD=內徑加緊密封圈（一組=2個圈）對溝槽支撐不能超出極限速度。
ISKD=內徑加緊密封圈（一組=3個圈）對溝槽支撐部能超出極限速度。

技術參數

PATMETERS

適用流體	蒸汽、水、沒、弱酸、氣體等
最高溫度	≤600℃
線速度	≤10M/S
材質	SUS304、0Cr18Ni9、、SUS316（L）、00Cr17Ni14Mo2

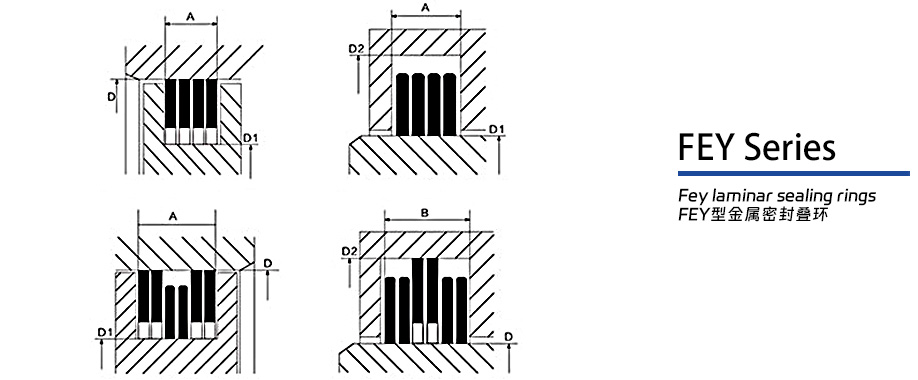

FEY型金屬密封疊環規格型號
孔徑 Aperture D	密封圈尺寸 Seal size RBRD	槽 A 寬 B	槽徑 Slot diameter D1	槽徑 Slot diameter D2
15-24.5	1.0 1.3	2.96 4.3	D-2.6	D+2.6
25-29.5	1.2 1.3	2.9 4.3	D-3.0	D+3.0
30-35.5	1.5 1.3	2.9 4.3	D-3.6	D+3.6
36-42.5	1.8 1.3	2.9 4.3	D-4.2	D+4.2
43-48.5	2.2 1.45	2.8 4.3	D-4.2	D+4.2
43-48.0	2.2 1.45	3.2 4.8	D-5.0	D+5.0
49-51.5	2.4 1.45	3.2 4.8	D-5.4	D+5.4
52-59.5	2.6 1.45	3.2 4.8	D-5.0	D+5.0
60-69.5	2.8 1.65	3.6 5.4	D-6.2	D+6.2
70-74.5	3.1 1.65	3.6 5.4	D-6.8	D+6.8
75-79.5	3.3 1.65	3.6 5.4	D-7.6	D+7.6
80-89.5	3.5 1.65	3.6 5.4	D-7.6	D+7.6
90-99.5	3.8 1.65	3.6 5.4	D-8.2	D+8.2
100-104.5	4.1 1.65	3.6 5.4	D-8.8	D+8.8
105-109.5	4.3 1.96	4.3 6.4	D-9.2	D+9.2
110-119.5	4.6 1.96	4.3 6.4	D-9.8	D+9.8
120-129.5	5.0 1.96	4.3 6.4	D-9.8	D+9.8
130-149.5	5.5 1.96	4.3 6.4	D-11.8	D+11.8
150-170.0	6.0 2.0	4.4 6.5	D-13.0	D+13.0
150-170.0	6.0 3.0	6.5 9.6	D-13.0	D+13.0
171-199.0	7.0 2.0	4.4 6.5	D-15.0	D+15.0
171-199.0	7.0 3.0	6.5 9.6	D-15.0	D+15.0
200-259.0	8.0 2.4	5.3 7.8	D-18.0	D+18.0
200-259.0	8.0 2.4	6.5 9.6	D-18.0	D+18.0
260-139.0	9.0 3.0	6.5 9.6	D-20.0	D+20.0
320-399.0	10.0 3.0	6.6 9.8	D-22.0	D+22.0
400-439.0	11.0 3.0	6.6 9.8	D-24.0	D+24.0
440-600.0	12.0 3.0	6.6 9.8	D-26.0	D+26.0
440-600.0	12.0 5.0	10.6 15.9	D-26.0	D+26.0
601-699.0	14.0 5.0	10.8 16.2	D-32.0	D+32.0
700-799.0	16.0 5.0	10.8 16.2	D-36.0	D+36.0
800-899.0	18.0 5.0	11.0 16.5	D-40.0	D+40.0
900-990.0	20.0 5.0	11.0 16.5	D-44.0	D+44.0
1000-1300.0	22.0 5.0	11.0 16.5	D-48.0	D+48.0

配合公差 With tolerances：mm
尺寸分段	15-	105-	150-	440-
尺寸分段	104.5	149.5	439	1300
RB	+0.10	+0.10	+0.12	+0.20
RB	-0.10	-0.20	-0.30	-0.40
RD	+0.08	+0.10	+0.12	+0.14
RD	-0.04	-0.06	-0.08	-0.10
A-B	+0.10	+0.15	+0.20	+0.25
A-B	-0.0	-0.0	-0.0	-0.0
D1	+0.0	+0.0	+0.0	+0.0
D1	-0.20	-0.25	-0.30	-0.40
D2	+0.20	+0.25	+0.30	+0.40
D2	-0.0	-0.0	-0.0	-0.0
